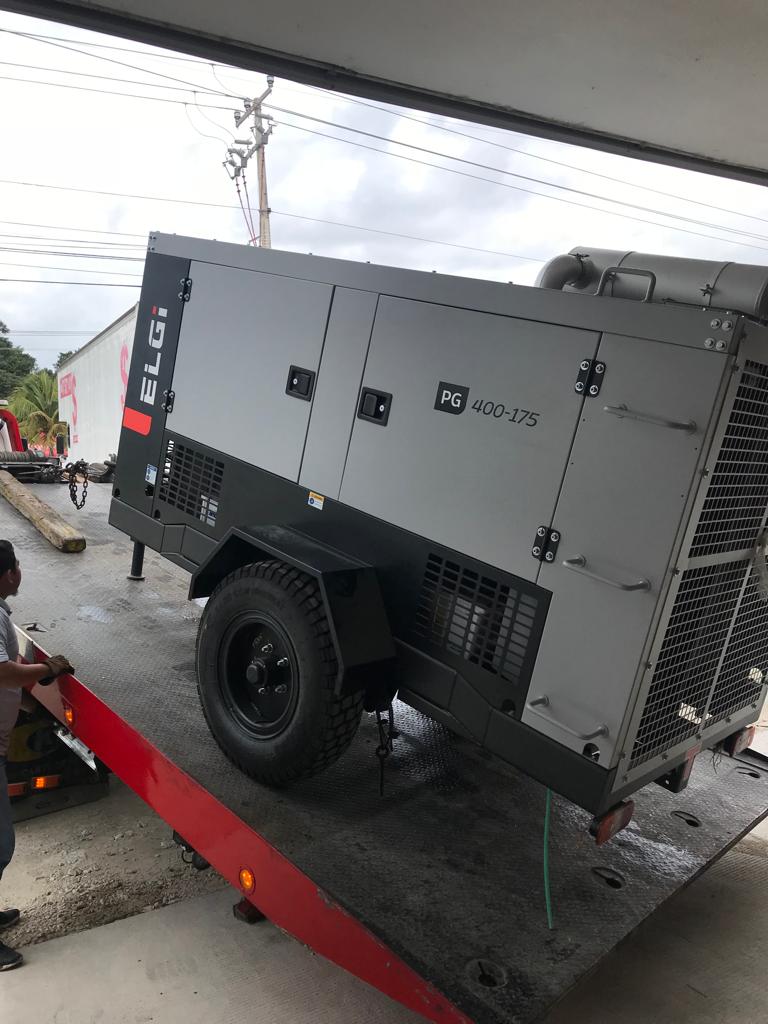

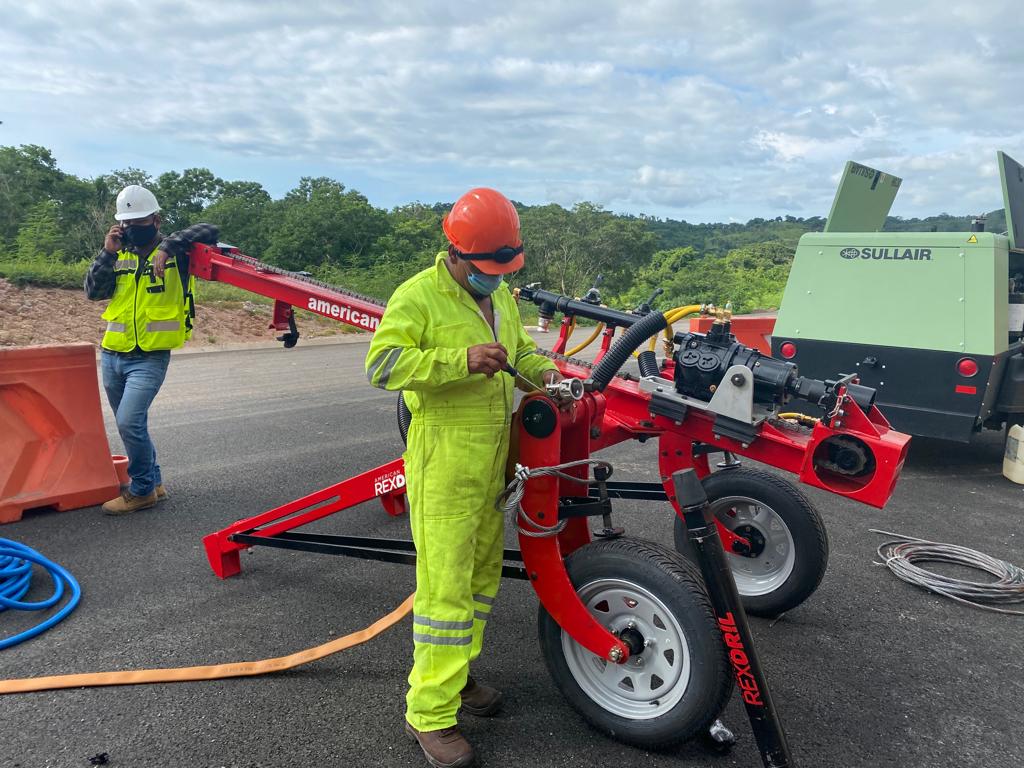

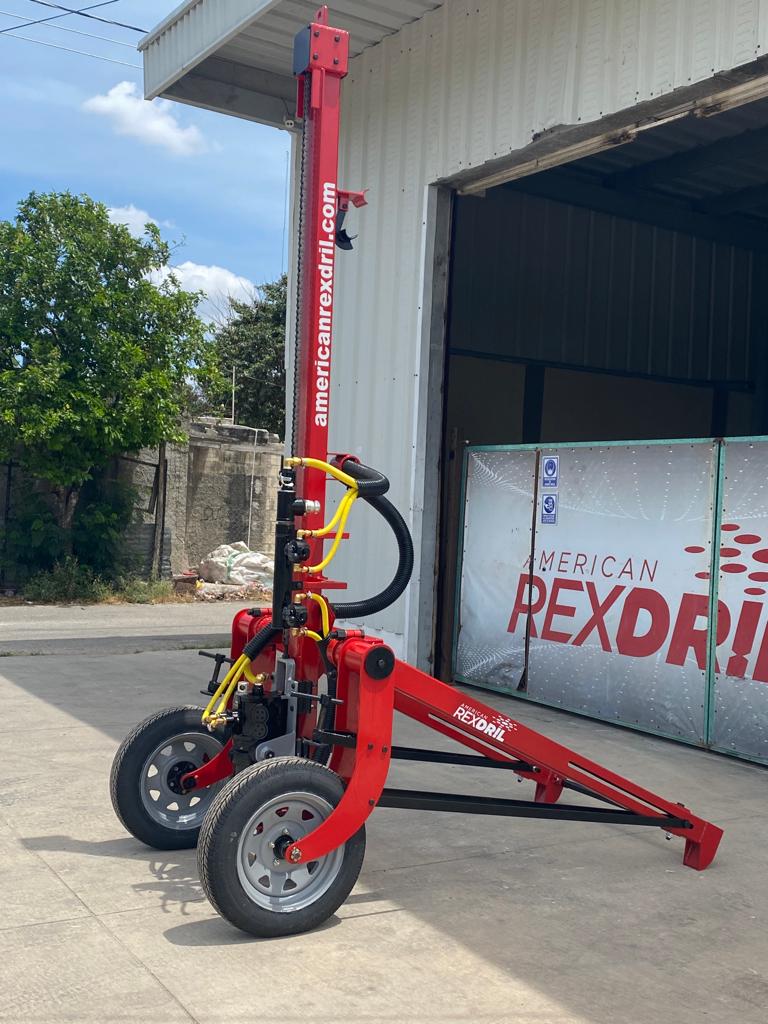

WAGON REX-50
Diámetro: Desde 2”½ hasta 5” ½ de diámetro.
Profundidad: 50 metros Vertical.
Tipo de perforación: DTH Martillo de fondo.
Motor de rotación: Neumático, 2 HP y 75 rpm.
Torque: 60 Kg/mtr.
Motor de Avance: Neumático, 2 HP.
Fuerza de Levante: 1,300 kg.
Tablero de control: De uso rudo con Válvulas de 4 vías y con
mangueras y conexiones nuevas.
Columna de perforación: Para tubos de 2 mts. de longitud.
Sistema de alimentación: Manual.
Consumo de aire: Min:375cfmm/100psi

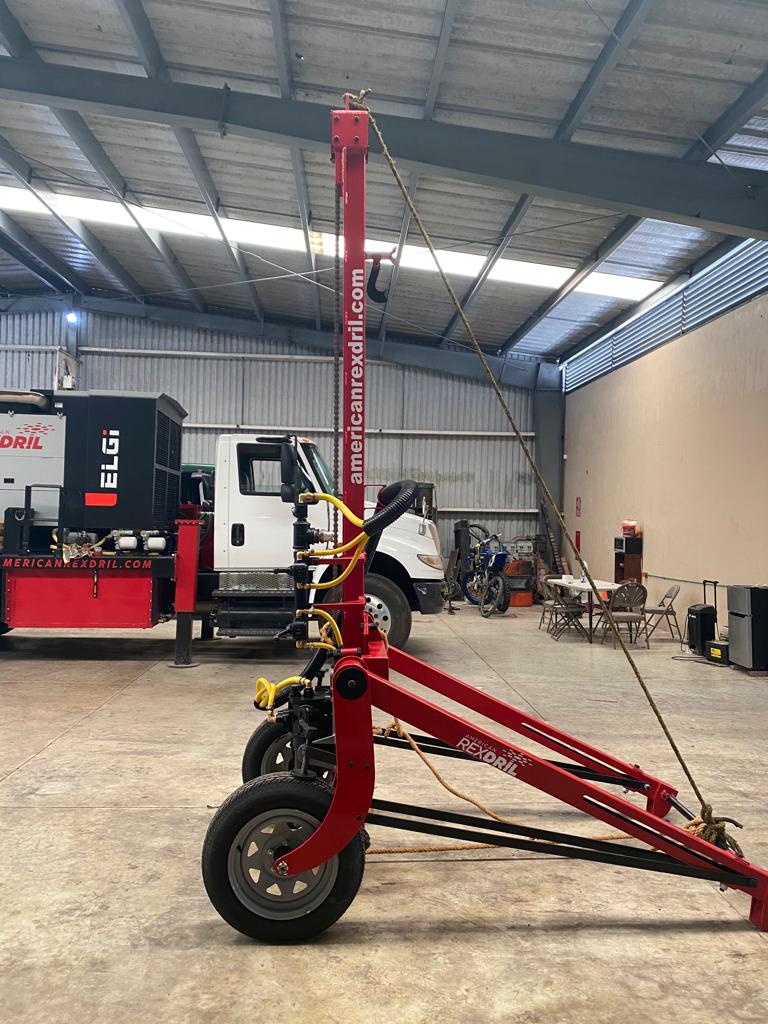

CHASIS:
• Equipado con 2 llantas neumáticas y frenos para fácil traslado.
• Eje de soporte con inclinación variable.
• Guía para martillo de Fondo de 4” de Diámetro.
APLICACIONES:
1. Anclajes.
2. Pozos.
3. Estabilización de suelos.
4. Explotación de Bancos de materiales.
HERRAMIENTAS DE PERFORACIÓN:
1. Martillo de fondo DTH.
2. Broca con botones de carburo de Tungsteno de 3”½.
3. Tramo de manguera 1”½ con conexiones nuevas.
4. Coples adaptadores MOTOR/TUBERIA.
5. Tubería de Perforación de 2 metros de largo tipo API.
6. Un Juego de llaves.

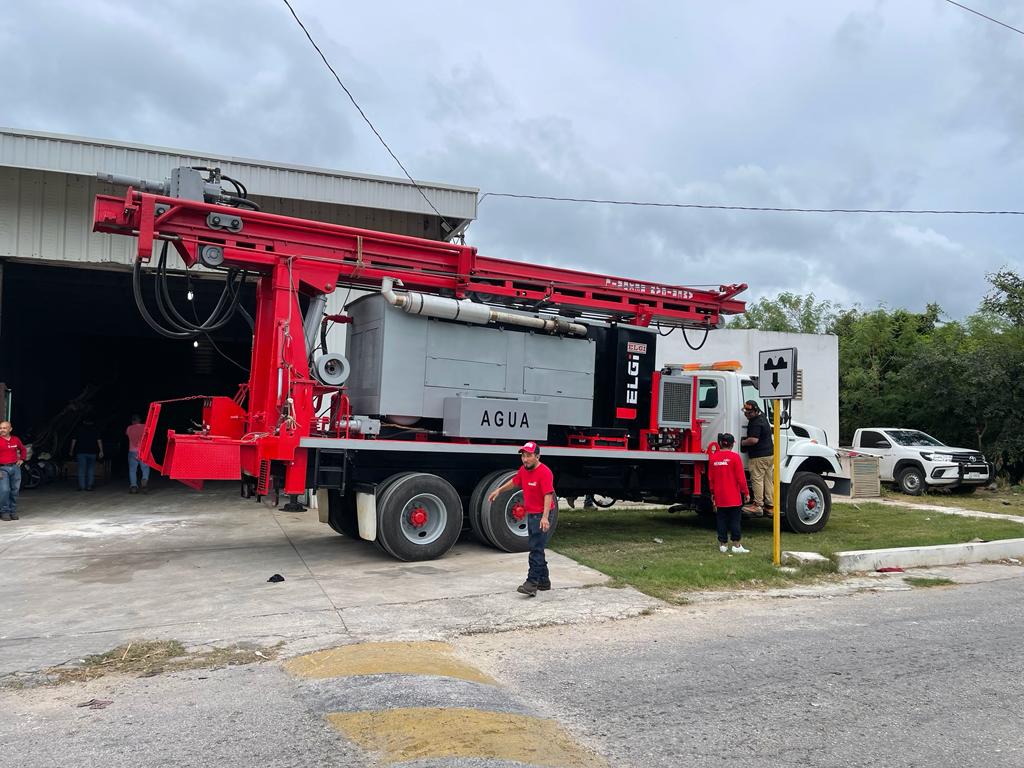

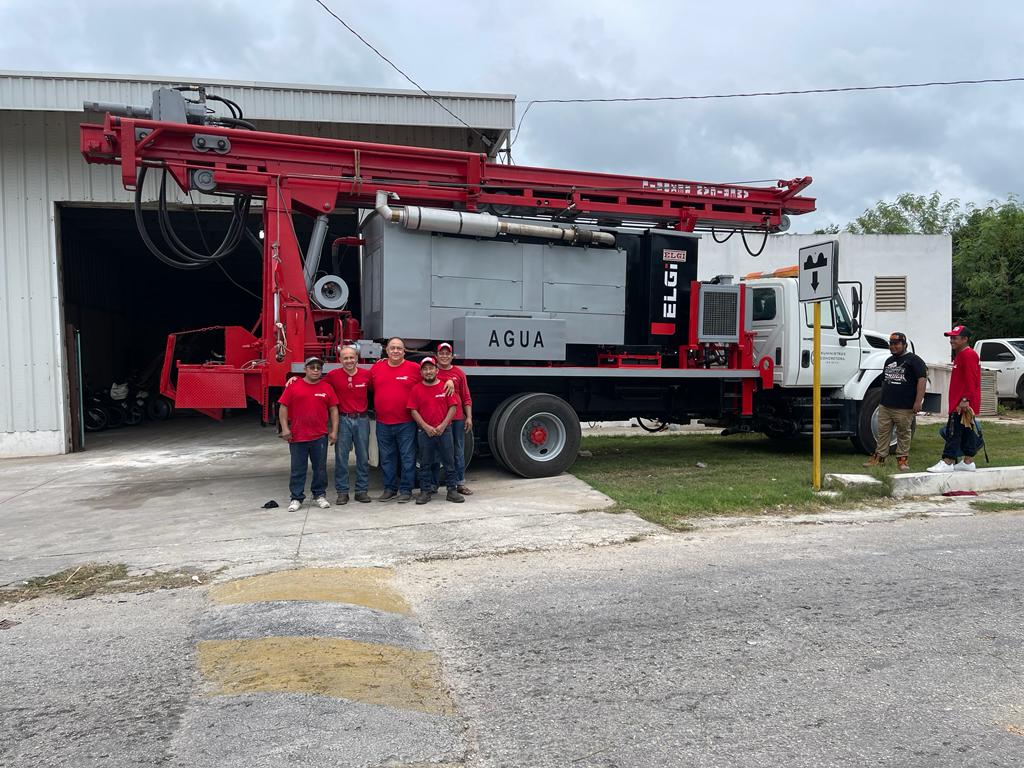

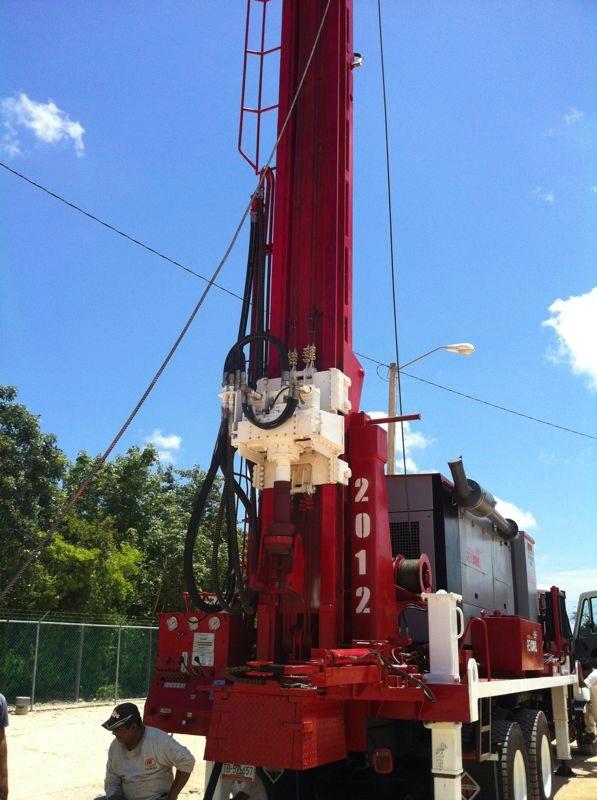

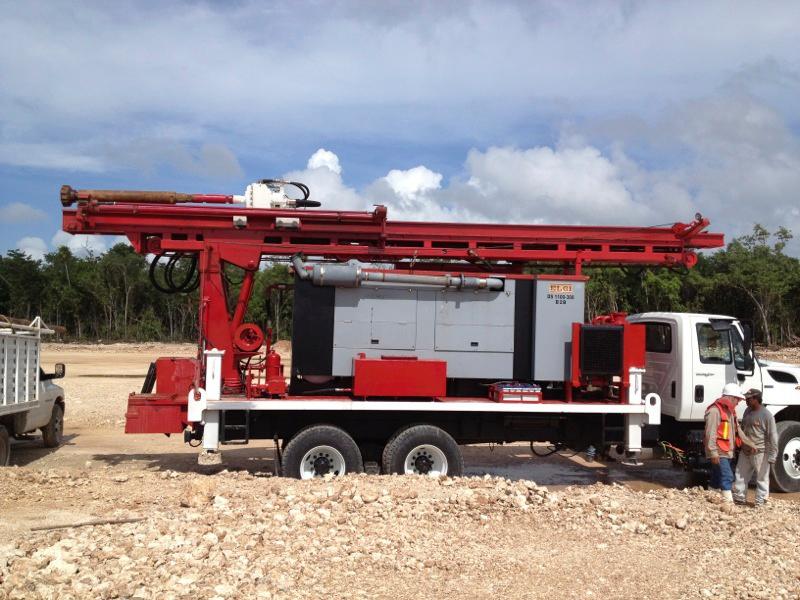

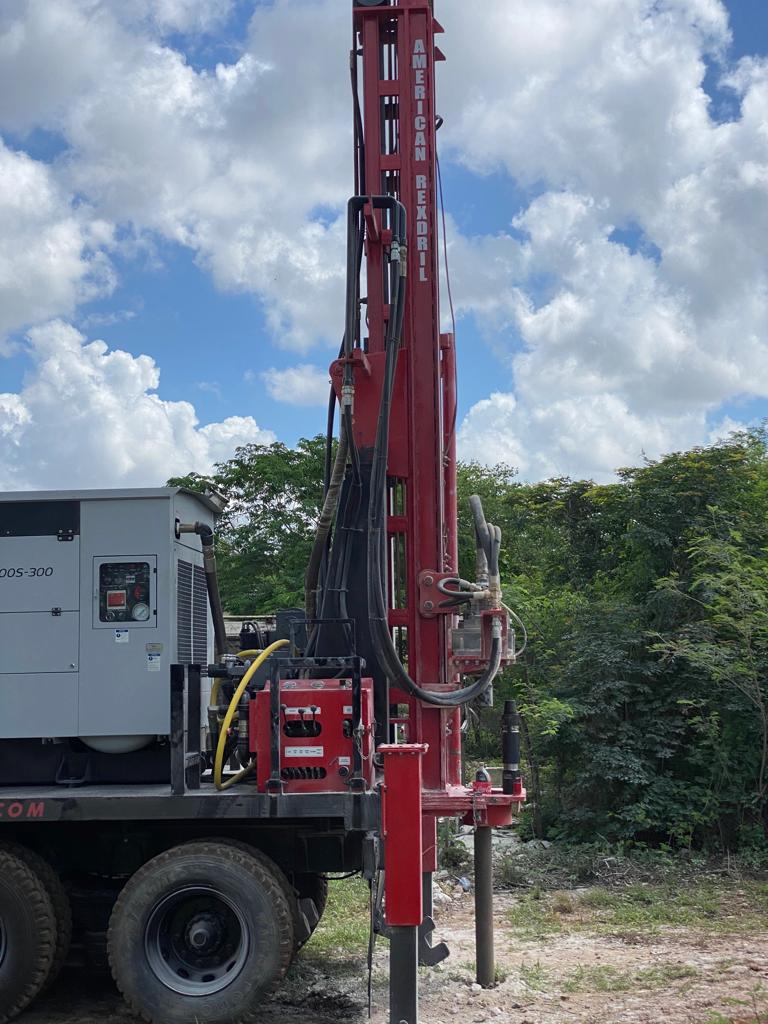

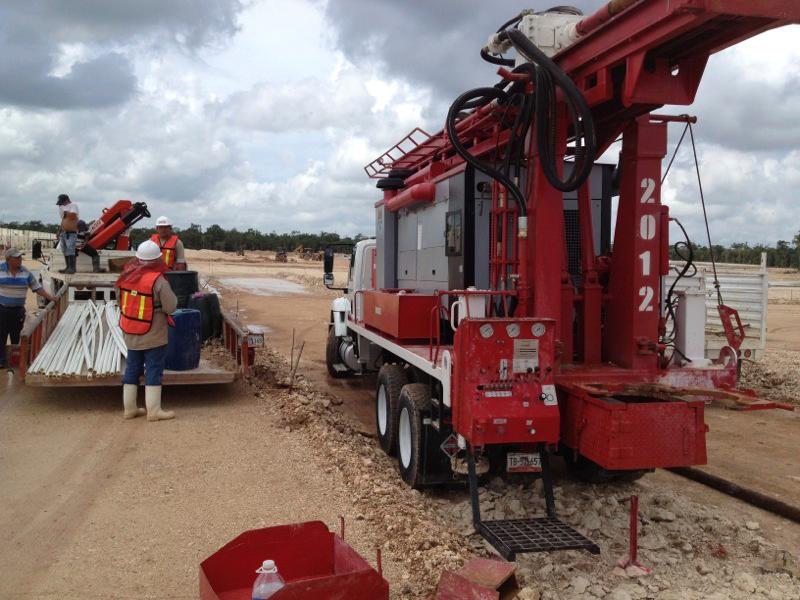

RIG MODELOS ARD 60-300
Rig montados sobre un bastidor con la unidad hidráulica impulsada por motor del camión con capacidad de perforación de hasta 200 metros.
CAPACIDAD
El dispositivo es capaz de perforar 6” – 17”de diámetro a una profundidad de 100 metros por el método de DTH en tipos de roca solida abrasiva y arcillas.
CAPACIDAD
El dispositivo es capaz de perforar 6” – 17”de diámetro a una profundidad de 100 metros por el método de DTH en tipos de roca solida abrasiva y arcillas.

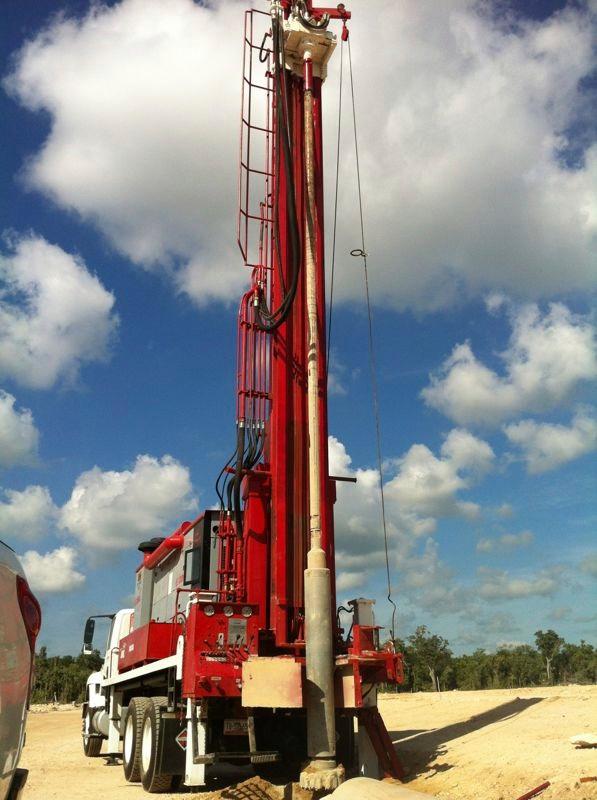

MASTIL
El mástil fabricado por una estructura de tipo caja soldada para servicio pesado, reforzada, capaz de soportar todo tipo de cargas de perforación.
El mástil es capaz de manejar tubos de perforación de 6 o 3 metros de longitud. El dispositivo está provisto de los indicadores de nivel para la nivelación adecuada. El mástil se levanta y se baja por medio de cilindros hidráulicos. El mástil está equipado con dispositivos de iluminación suficiente para ayudar a la perforación de noche.

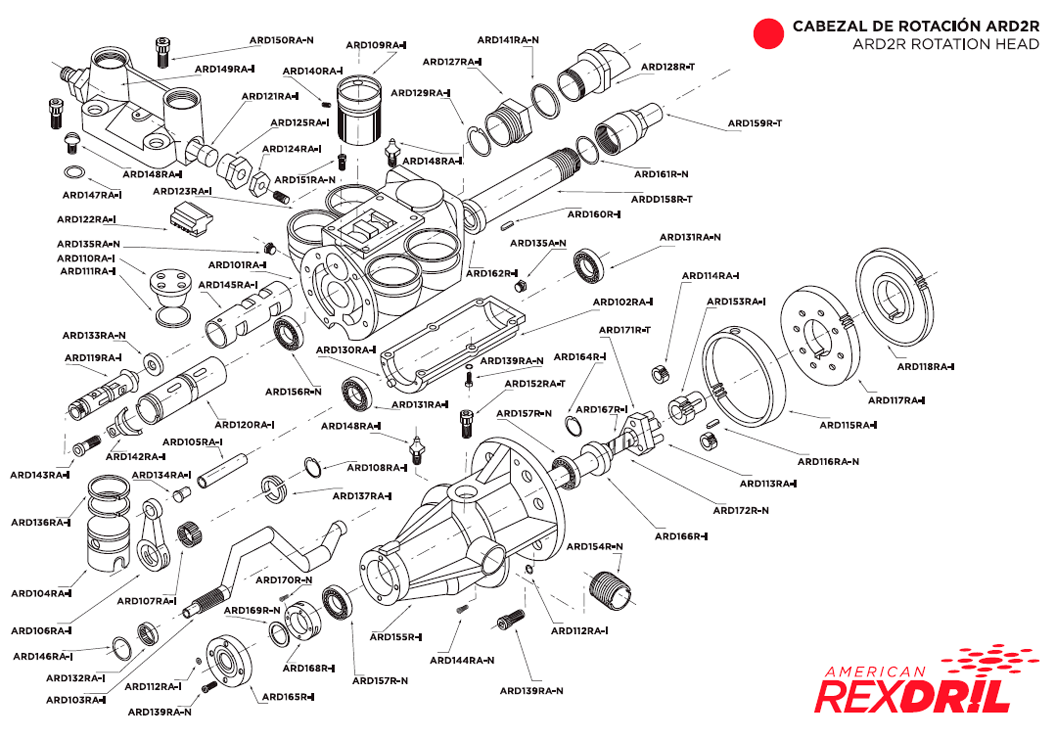

CABEZAL ROTATIVO
El cabezal de la unidad superior rotativo propulsado por dos motores hidráulicos , rango de velocidad variable de 0-150 rpm y capaz de dar un par de cerca de 52.800 in-lbs (600 kg-m).
El cabezal esta diseñado para absorber los choques o golpe durante la perforación y también para evitar daños a la tubería de perforación / eje herramienta de las articulaciones (hilos).
SISTEMA DE ALIMENTACIÓN
De servicio pesado de alta resistencia, este cilindro hidráulico está previsto para dar cabida a metros (10pies) de largo y tubos de perforación para manejar Mtrs carcasa de tuberías. El pull back es de alrededor de 31.900 libras (14.500 kilogramos) y la capacidad de pull down a 22.352 libras (10.138 kilogramos). El sistema de alimentación es accionada mediante cilindro hidráulico y sistema de cable. El sistema de alimentación incorporado de acuerdo para controlar y limitar el peso en la broca de perforación. Rápida y lenta velocidad de régimen de alimentación es proporcionada a la medida para contener la presión del sistema.
CABEZAL ROTATIVO
El cabezal de la unidad superior rotativo propulsado por dos motores hidráulicos , rango de velocidad variable de 0-150 rpm y capaz de dar un par de cerca de 52.800 in-lbs (600 kg-m).
El cabezal esta diseñado para absorber los choques o golpe durante la perforación y también para evitar daños a la tubería de perforación / eje herramienta de las articulaciones (hilos).
SISTEMA DE ALIMENTACIÓN
De servicio pesado de alta resistencia, este cilindro hidráulico está previsto para dar cabida a metros (10pies) de largo y tubos de perforación para manejar Mtrs carcasa de tuberías. El pull back es de alrededor de 31.900 libras (14.500 kilogramos) y la capacidad de pull down a 22.352 libras (10.138 kilogramos). El sistema de alimentación es accionada mediante cilindro hidráulico y sistema de cable. El sistema de alimentación incorporado de acuerdo para controlar y limitar el peso en la broca de perforación. Rápida y lenta velocidad de régimen de alimentación es proporcionada a la medida para contener la presión del sistema.
El pull back / velocidad de levante de: 45Mtrs/Min
La velocidad de pull down/ bajada: 65Mtrs/Min
Velocidad de avance lento hacia arriba: 9Mtrs/Min
Velocidad de avance lento hacia abajo: 14Mtrs/Min
SISTEMA DE DESACOPLE
Llave de desacople: se proporciona la llave hidráulica de desacople para abrir los tubos de perforación, martillos, brocas, etc. Golpe de 350mm, 200kg/mtrs par (aproximadamente) se proporciona cuerda atada especial.
SISTEMA HIDRÁULICO
Esta sistema hidráulico es diseñado eficaz mente para operar la rotación, la alimentación, los gatos hidraulicos, cilindros para levantar el mástil, llaves para desacoplar, bomba de barro y agua / bomba de inyección de espuma. El sistema funciona con la cubierta de motor / motor de camión a través de la caja de engranajes de transferencia.
Esta sistema hidráulico es diseñado eficaz mente para operar la rotación, la alimentación, los gatos hidraulicos, cilindros para levantar el mástil, llaves para desacoplar, bomba de barro y agua / bomba de inyección de espuma. El sistema funciona con la cubierta de motor / motor de camión a través de la caja de engranajes de transferencia.
El sistema hidráulico incluye enfriador de aceite ,tipo aleta hidráulico con una capacidad de 95GPM con capacidad para 50 gr.centígrados, mangueras hidráulicas para alta presión, válvulas de control, medidores, etc para operaciones eficientes.
Depósito hidráulico de capacidad 650ltrs situado convenientemente, se proporciona filtro de aspiración para evitar que cualquier partícula extraña entre en la línea de succión y la línea de retorno de la bomba de filtración se proporciona con el elemento 40micron. Bombas hidráulicas diseñadas para funcionar a 1500 rpm artes tándem / bombas de pistón se utilizan para los fines de la rotación, alimentación , micro alimentación y sistemas auxiliares.
ESTABILIZADORES (gatos hidráulicos)
4 Gatos Hidráulico de nivelación tomas de 90 x 56 x 800 que proporcionan la nivelación adecuada y el doble bloqueo de las válvulas de retención (dispositivo de bloqueo) y se encuentra en un lugar conveniente para la nivelación rápida y precisa.
CENTRALIZADOR CUADRO
La mesa de trabajo / centralizador tendrán una abertura mínima de 420 mm de mesa. El cuadro centralizador se fija por encima del chasis de camión para evitar la caída de las paredes perforadas en el hoyo.
CUBRE POLVO
Una cortina de goma (cortina de polvo) se proporciona para proteger a los operadores de la caída de recortes de piedra o salpicaduras de agua durante la perforación.
Una cortina de goma (cortina de polvo) se proporciona para proteger a los operadores de la caída de recortes de piedra o salpicaduras de agua durante la perforación.
ENTRADA AUX WINCH
El mástil está equipado con el auge del cabrestante hidráulico con brazo para la manipulación de tubos de perforación, martillos, para envolver los tubos y herramientas pesadas. La capacidad nominal de la grúa hidráulica deberá ser de 1000Kg con construido en los frenos y es operado de forma simultánea durante la perforación se lleva a cabo para la manipulación de tubos de perforación, etc
AGUA Y INYECCIÓN DE ESPUMA
Pistón hidráulico de la bomba de la capacidad de 36LPM a 400 PSI completa con la tubería necesaria que incluye una medición de flujo de la válvula. La bomba es capaz de bombear el agua y la mezcla de espuma completa con mangueras y accesorios necesarios. 300 litros mínima Capacidad del tanque de agua se proporciona. Una manguera de conexión con el lavado de la bomba de inyección de agua con boquillas, etc se presta para el lavado Rig.
LINEA AREA LUBRICADOR
Un engrasador en línea de la capacidad de 15 ltrs y adecuada para la presión de trabajo hasta 500 PSI está prevista para la inyección de aceite en todas las corrientes de aire comprimido completa con control de volumen proporcionado.
PANEL DE CONTROL
Panel de control centralizado se encuentra en el lugar conveniente para permitir que el perforador tenga un control eficaz de la operación. De todos los instrumentos, válvulas y medidores están convenientemente agrupados. El control para la creación de la plataforma se agrupan de forma que se impida todo funcionamiento accidental durante la perforación. Una cubierta de acero con cerradura está previsto el panel de control para proteger los medidores y los controles durante el transporte. Los calibradores que incluyen el control de la rotación el control de presión de aire e incluyen interruptor de parada de emergencia para el motor.
El mástil está equipado con el auge del cabrestante hidráulico con brazo para la manipulación de tubos de perforación, martillos, para envolver los tubos y herramientas pesadas. La capacidad nominal de la grúa hidráulica deberá ser de 1000Kg con construido en los frenos y es operado de forma simultánea durante la perforación se lleva a cabo para la manipulación de tubos de perforación, etc
AGUA Y INYECCIÓN DE ESPUMA
Pistón hidráulico de la bomba de la capacidad de 36LPM a 400 PSI completa con la tubería necesaria que incluye una medición de flujo de la válvula. La bomba es capaz de bombear el agua y la mezcla de espuma completa con mangueras y accesorios necesarios. 300 litros mínima Capacidad del tanque de agua se proporciona. Una manguera de conexión con el lavado de la bomba de inyección de agua con boquillas, etc se presta para el lavado Rig.
LINEA AREA LUBRICADOR
Un engrasador en línea de la capacidad de 15 ltrs y adecuada para la presión de trabajo hasta 500 PSI está prevista para la inyección de aceite en todas las corrientes de aire comprimido completa con control de volumen proporcionado.
PANEL DE CONTROL
Panel de control centralizado se encuentra en el lugar conveniente para permitir que el perforador tenga un control eficaz de la operación. De todos los instrumentos, válvulas y medidores están convenientemente agrupados. El control para la creación de la plataforma se agrupan de forma que se impida todo funcionamiento accidental durante la perforación. Una cubierta de acero con cerradura está previsto el panel de control para proteger los medidores y los controles durante el transporte. Los calibradores que incluyen el control de la rotación el control de presión de aire e incluyen interruptor de parada de emergencia para el motor.
SISTEMAS DE ILUMINACIÓN
El sistema eléctrico de la plataforma es el sistema 12/24 V conectado a las baterías del motor de equipo de perforación. El sistema se proporciona en el panel de instrumento y de luz que ilumina y un mínimo de tres puntos se dirige en el mástil y la rotación.
PERFORADORES Y OPERADORES DE PLATAFORMAS
Una adecuada plataforma de trabajo de plegado (longitud total), se ofrece para el operador y el ayudante.
RACK PARA TUBERÍA
instalación adecuada para llevar a las barras de perforación en ambos lados de la plataforma del camión.
RACK PARA TUBERÍA
instalación adecuada para llevar a las barras de perforación en ambos lados de la plataforma del camión.

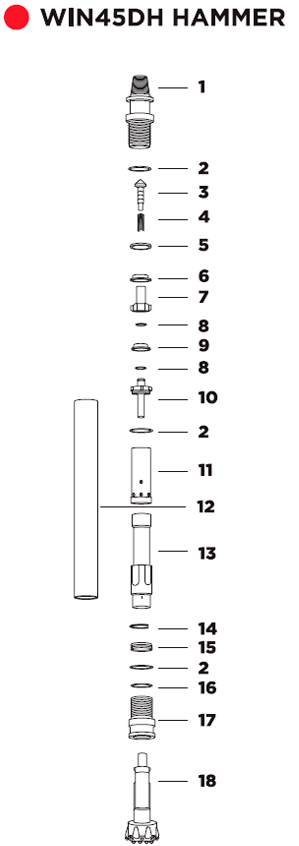

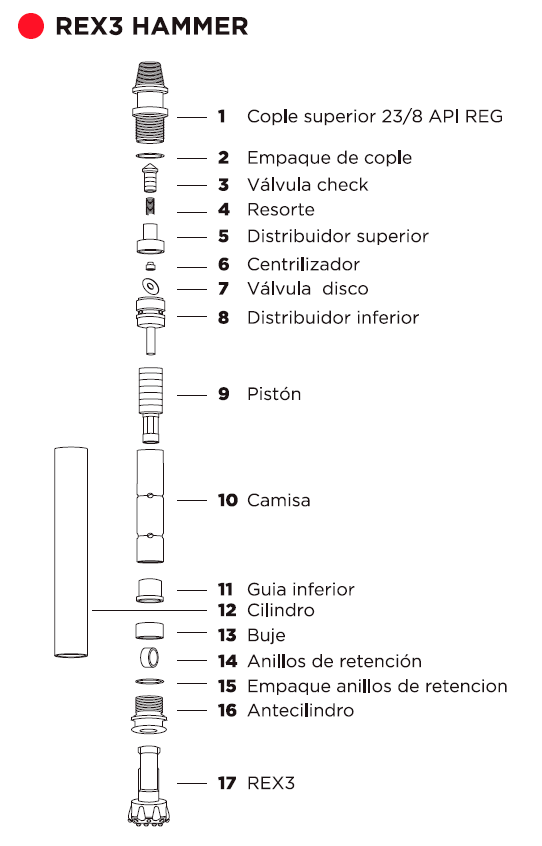

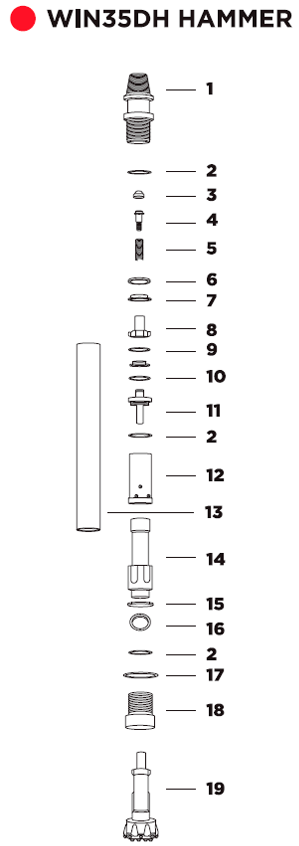

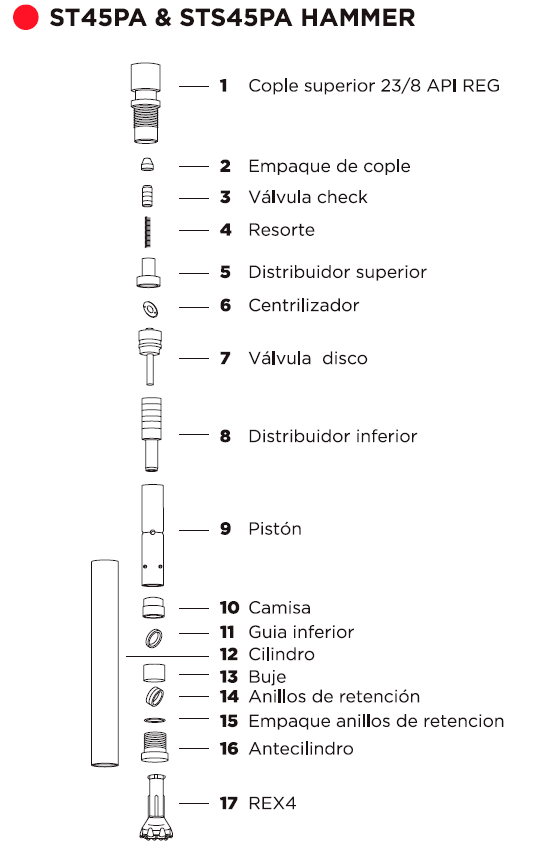

MARTILLOS DE FONDO
El martillo es el mecanismo clave de la perforación.
Aunque compuesto de piezas de alta precisión, es robusto simple.
Su función se limita a la percusión en la punta del barreno.
Gracias a la precisión de las piezas que lo componen, el montaje se resume a un simple acoplamiento de piezas, las cuales son intercambiables.
Para obtener un perfecto funcionamiento y una gran duración de todos sus componentes, es necesario cumplir sus normas de mantenimiento. Para efectuar el desarmado nunca golpear el martillo, engrasar las roscas o coples con un lubricante antifricción y utilizar en todo momento un aceite lubricante para perforadoras neumáticas esto evitara calentamientos o agrietamientos prematuros del pistón.
Para llevar a acabo esta labor utilize las herramientas diseñados para efectuar un correcto desmontaje y montaje de este mecanismo.

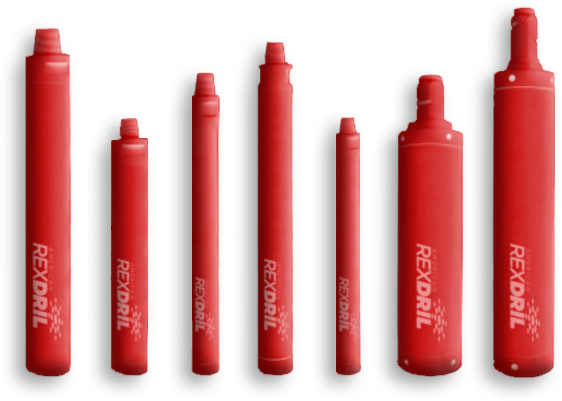

MODELOS:
REX 2
REX 3
REX 3.5
REX40
REX45
EN ESTOS MODELOS DE MARTILLOS PODEMOS UTILIZAR BROCAS CON BOTONES MIXTOS, BALISTICOS, ESPERICOS EN DIFERENTES DIÁMETROS EN FUNCION A LAS CARACTERÍSTICAS DEL
TERRENO QUE SE DEBA PERFORAR.
EL DEPARTAMENTO TÉCNICO DE AMERICAN REXDRIL PUEDE ACONSEJAR SEGÚN LAS NECESIDADES EL MARTILLO IDÓNEO EN FUNCION DE LAS DISTINTAS VARIABLES QUE EN LA PERFORACION CONCURREN.

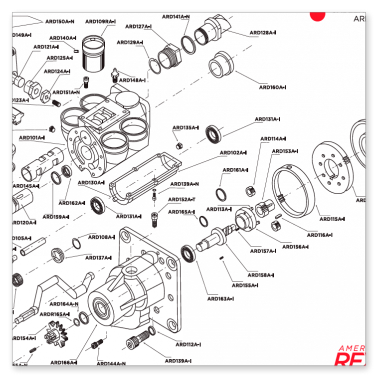

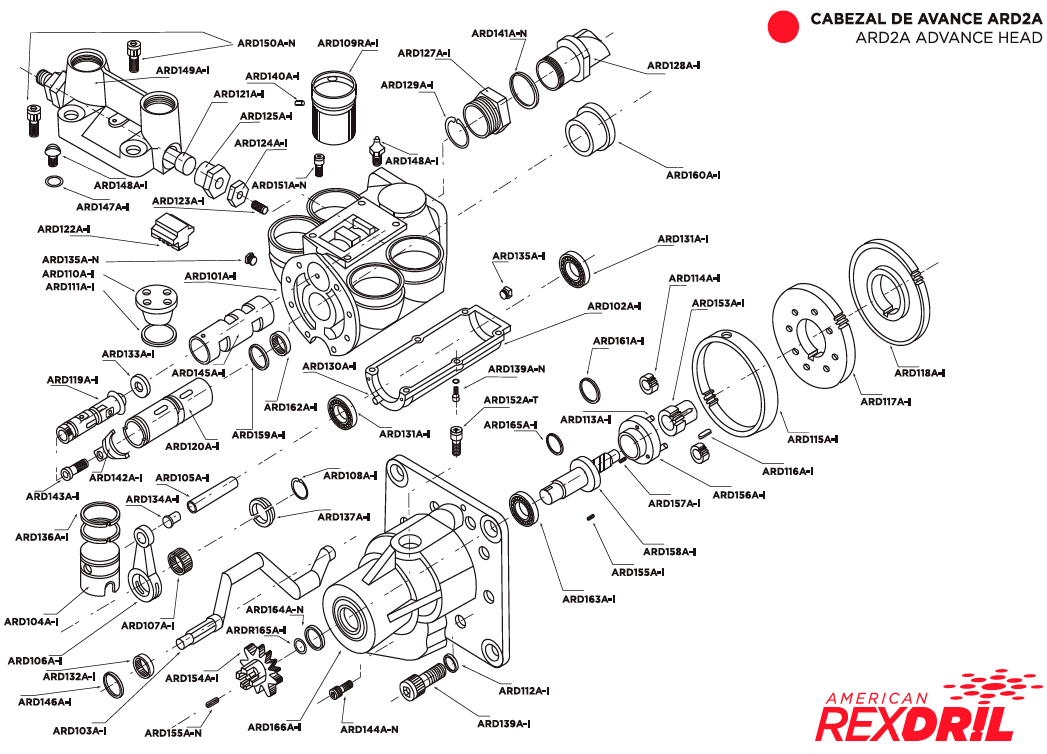

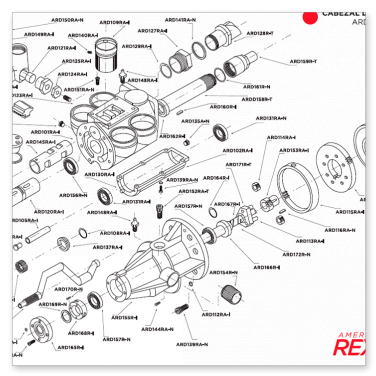

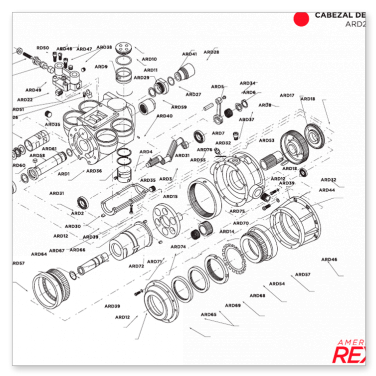

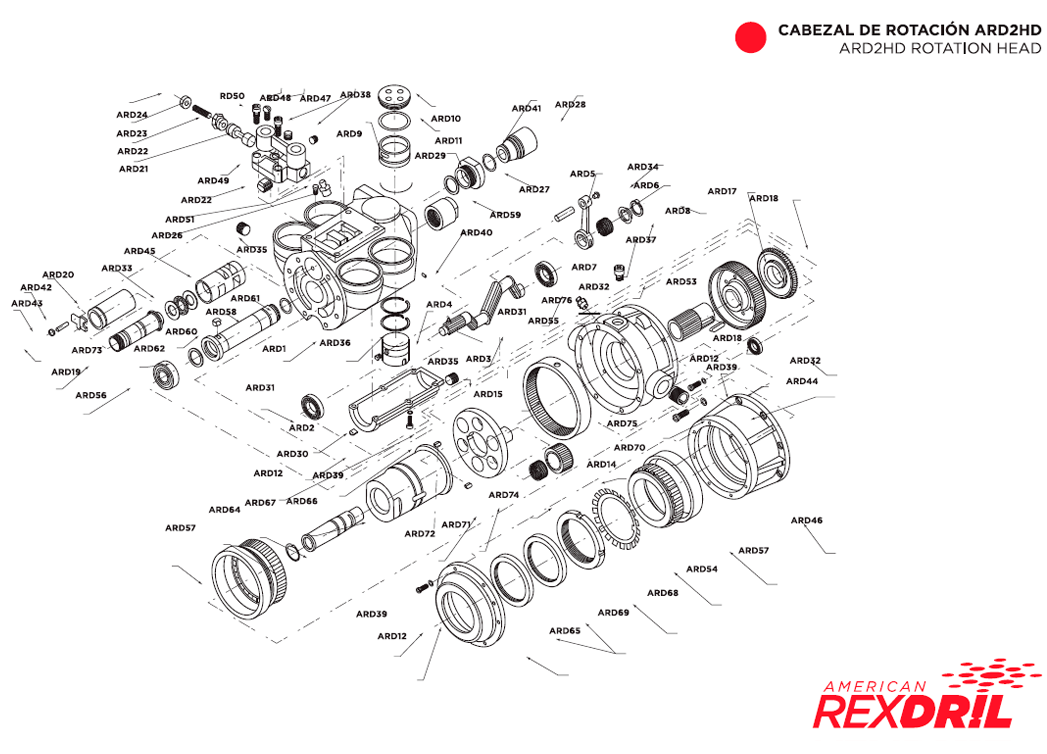

MOTORES NEUMÁTICOS
